Radxa ZERO Armbian OS Porting

※Radxa ZERO에 기본적으로 Andriod가 설치되어 있다고 하지만, 내가 받은 Radxa는 아무것도 설치가 안 되어 있는 것 같음.



1. USB Boot

아래 그림과 같이 전원 포트와 PC를 연결한다. (연결시 전원 인가됨)

연결시 주의 사항 2번째 사진!!!(버튼 PUSH 상태에서 전원 인가!!!)

빨간색 표시 버튼

Device Manager에서 확인하면 GX-CHIP이 인식됨! 다만 아직은 드라이버 필요하다고 나옴.



2. Radxe Zero Driver Install

PC에 zadig-2.8를 설치 후 실행(아래 사진)

위와 같이 따라하면 Install Driver를 실행하면 Install Driver이 Reinstall Driver로 바뀐게 드라이버가 정상적으로 설치가 완료된 것이다.

이후 Device Manager를 확인해보면 GX-CHIP이 정상적으로 인식됨.



3. eMMc Format

공식 가이드 문서에서 RZ_USB_Boot_Helper_V1.0.0를 설치한다.

(RZ_USB_Boot_Helper_V1.0.0는 eMMc를 Format하고 외장 디스크로 인식 하도록 하는 플래싱 프로그램이다.)

공식 가이드 문서에서 radxa-zero-erase-emmc.bin을 다운로드한 뒤 RZ_USB_Boot_Helper_V1.0.0 실행

위 그림과 다름!!!

위 사진과 다르게 Select부분에서 radxa-zero-erase-emmc.bin를 선택하고 Run을 누르면 끝난다.

정상적으로 완료되면 eMMc가 Format되고 PC에서 USB로 인식한다.

꼭!!! ------ run done! ------ 문구가 나와야 한다.

(안보이면 보드를 PC에서 분리 후 다른 USB 포트에 다시 연결하면 된다고 한다.)



이후 fat32형태로 Format하면 된다!!(보드와 PC를 분리하면 안 됨!! 분리시 3번 다시 실행)



4. Ubuntu Image Download

eMMc를 Format 했으니 Image를 구해 OS 설치하면 된다.

공식 가이드에서 Armbian_22.08.0-trunk_Radxa-zero_bullseye_current_5.10.134_minimal.img.xz를 다운로드 한다.

다운로드 받아 실행해 보니 내 PC에선 Raspberry Pi Imager이 실행 되면서(자동으로 img가 준비되어 있음) 설치 폴더를 Radxa Zero를 선택 후 Write하면 끝!



(23.07.19 수정)  기존에 사용한 OS는 CLI 모드로 판별됨.(XWindow를 설치하려 했으나 실패) 따라서 Armbian_22.08.0-trunk_Radxa-zero_focal_current_5.10.134_xfce_desktop.img.xz 를 설치하여 포팅한다.





5. Finish

이제 HDMI 연결하여 부팅하면 정상적으로 포팅된 걸 확인할 수 있다.

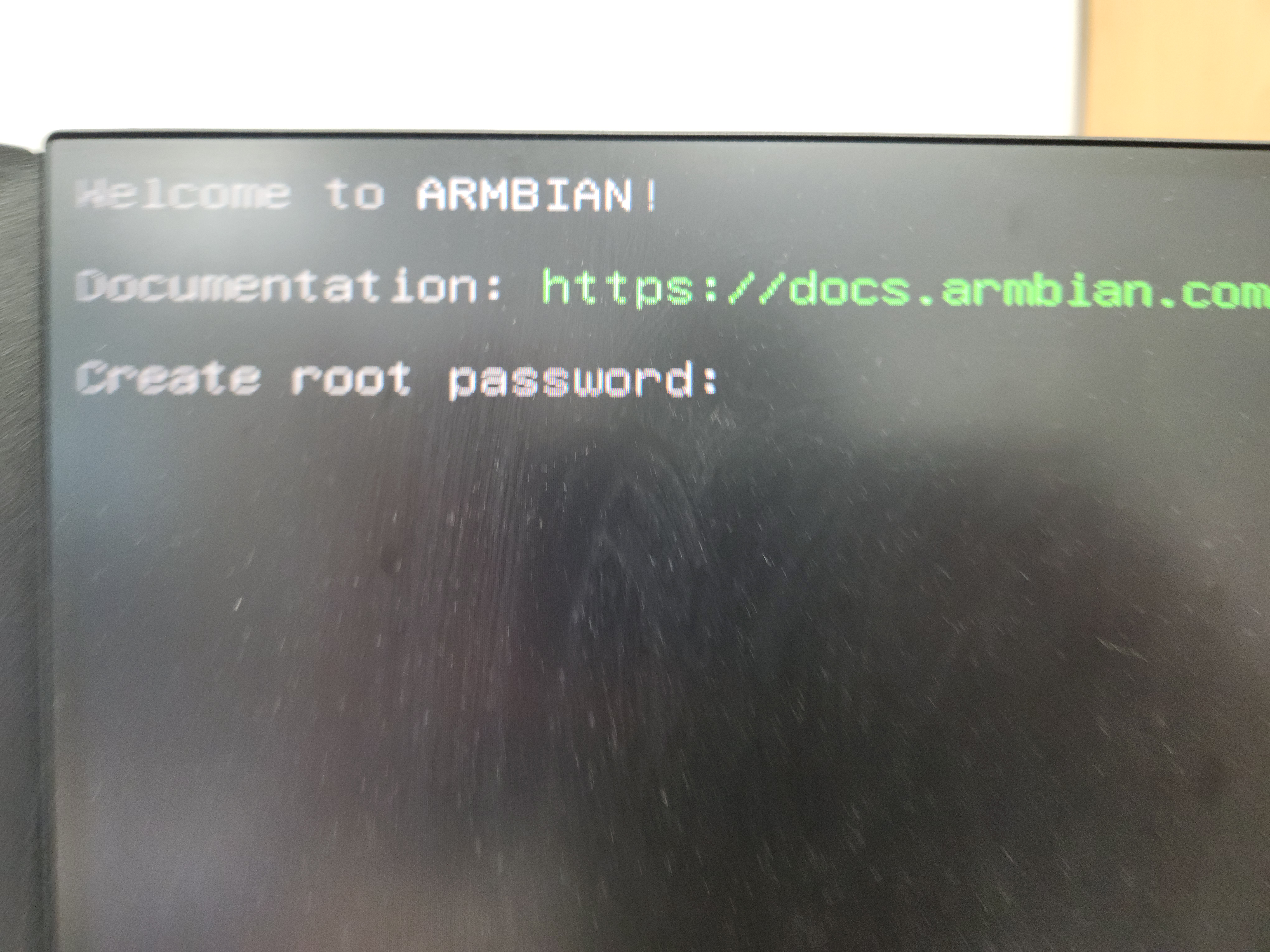

첫 화면

패스워드 입력하라는 표시가 나오는데 숫자로만 조합하니 다시 하라는 표시가 나왔다.(원인은 정확히 모름)



아래는 쭉 가이드를 따라 가면된다.

사용자 입력

키보드 선택

국가 시간 선택



중간에 Wifi설정 화면이 나온다. 그냥 쭉 하라는 데로 하면 된다.

설정 끝에 첫 화면!!(아래 사진)

부팅 첫 화면

보드, OS 확인

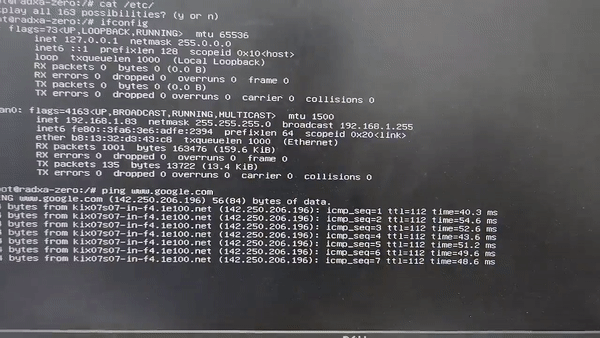

인터넷 연결

Google.com에 Ping Test



6. SSH

ssh연결은 바로 연결된다.

다만 노트북 와이파이 문제인지 공유기 문제인지(연구실 환경 등 안정적이진 않음) 약간의 버퍼가 생김

그게 아니라면 안테나를 달아야 할 듯함.

ID : root

Password : '가이드 5번 입력값'

접속 성공 화면
